Repareren van niet werkende Commodore 64
Probleem: Commodore 64 geeft een beeld van maar 1 kleur.
Ik heb de volgende site als startpunt gebruikt: commodore-64-problems
Oplossing: PLA20v8 dank u, Daniel Mantione.

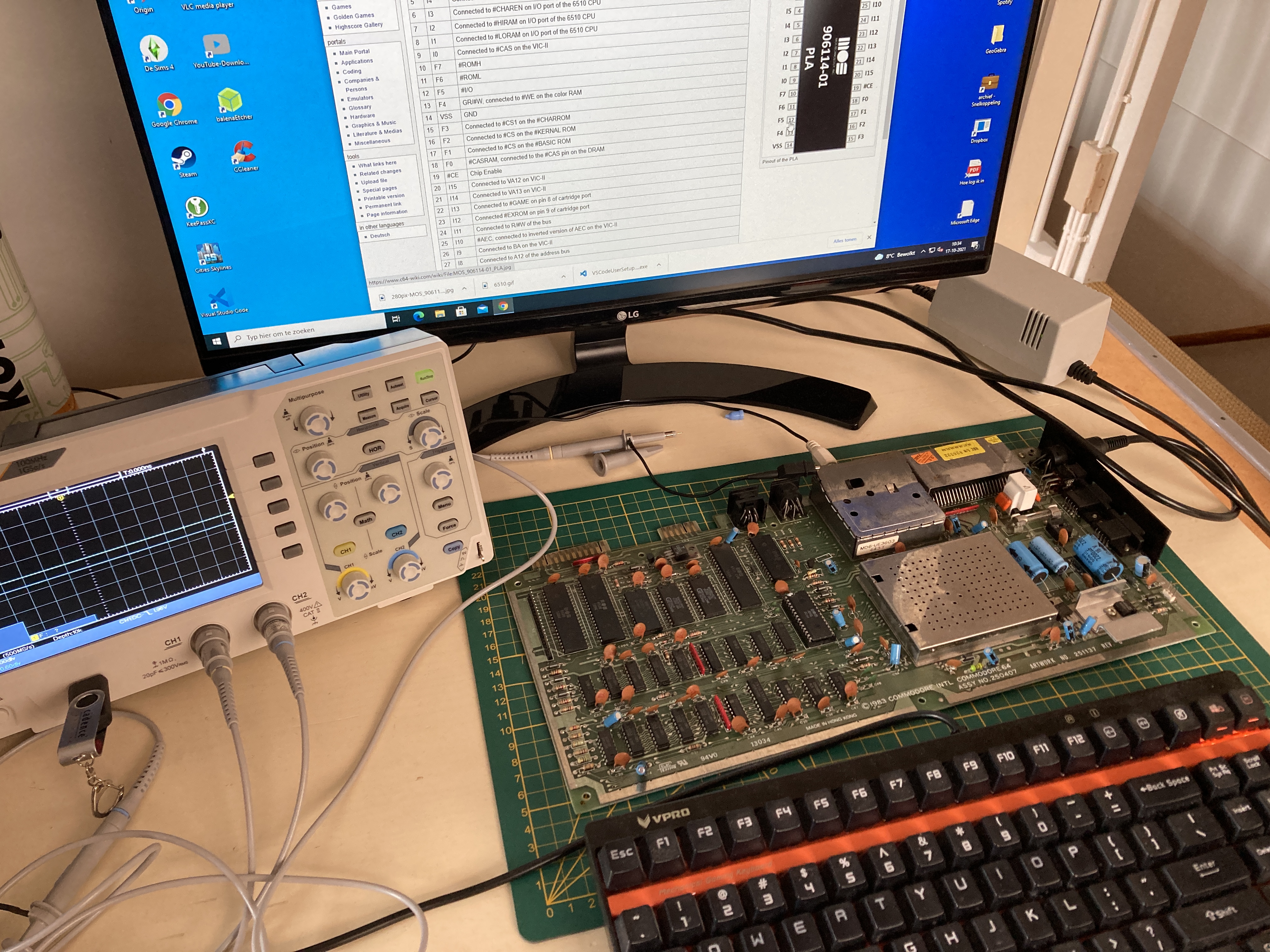

Debug setup
- Owon 1102 scope
- Nieuwe voeding van c64psu

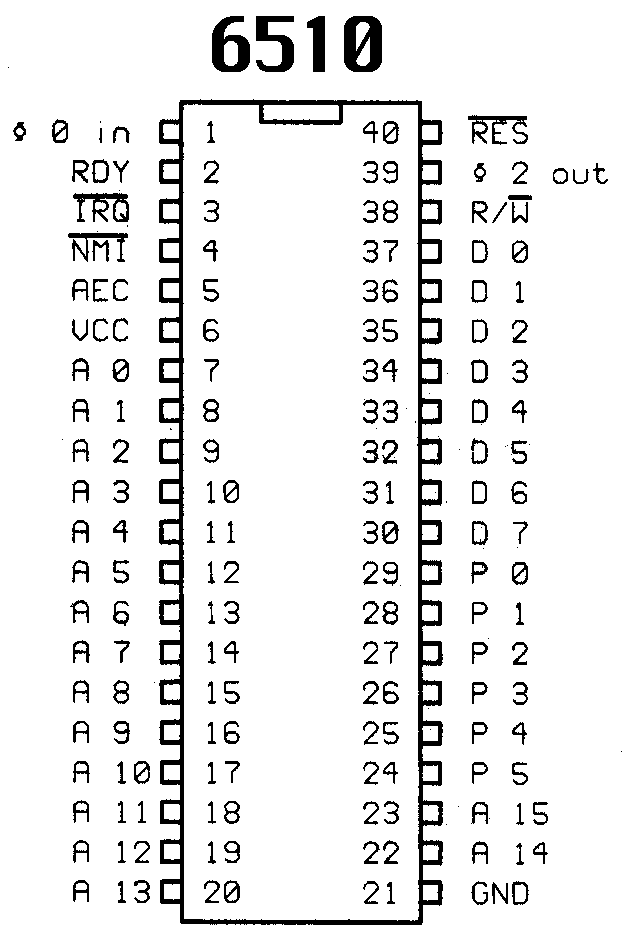

6510 CPU pinout
Clock van 6510 CPU (pin 1)
Clock van CPU is correct, iets minder dan 1MHz. Reset pin had ik daarvoor
gecontroleerd. Die was eerst laag en dan hoog.

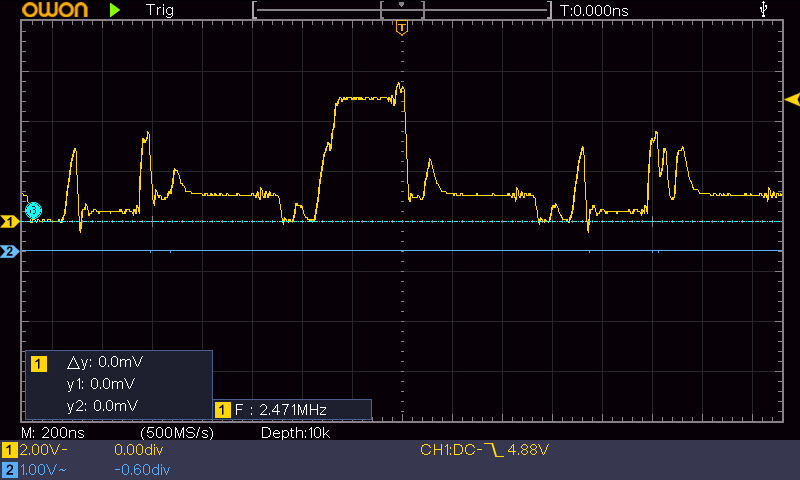

D0 pin van 6510 CPU (pin 37)
De niveau's van deze pin zien er vreemd uit. Bij normaal gedrag hoort het niveau of 0 of 5V te zijn. Hier zien we ook de levels 1V en 4V. Dit lijkt er op te wijzen dat 2 uitgangen tegen elkaar in sturen. M.a.w. dat er twee chips, die aan de databus zitten tegelijk hun uitgangen ingeschakeld hebben. In een C64 wordt een PLA gebruikt om het adres te decoderen om dit in goede banen te leiden.

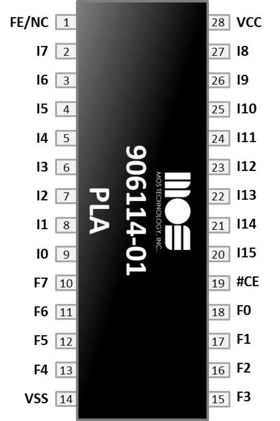

C64 PLA

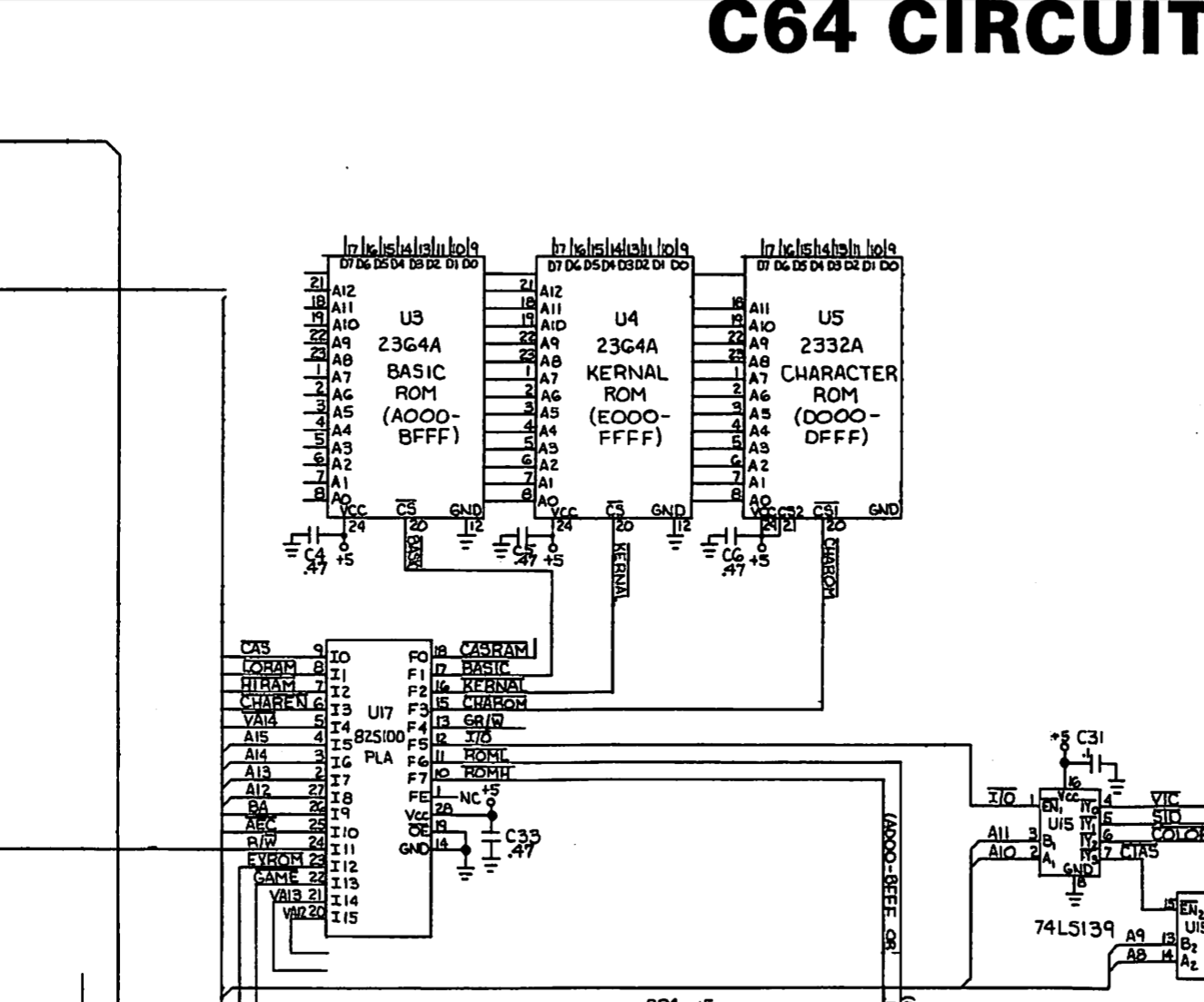

Service manual met PLA
F3 (pin15) is verbonden met CHAROM NOT.

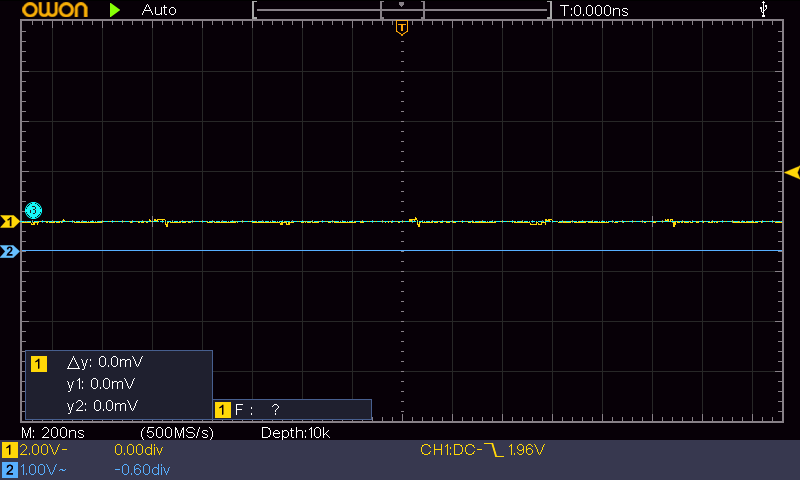

F3 pin15 van PLA
F3 is constant laag (terwijl andere pinnen van de PLA wel veranderen). Dit betekent dat het character rom constant geslecteerd is.

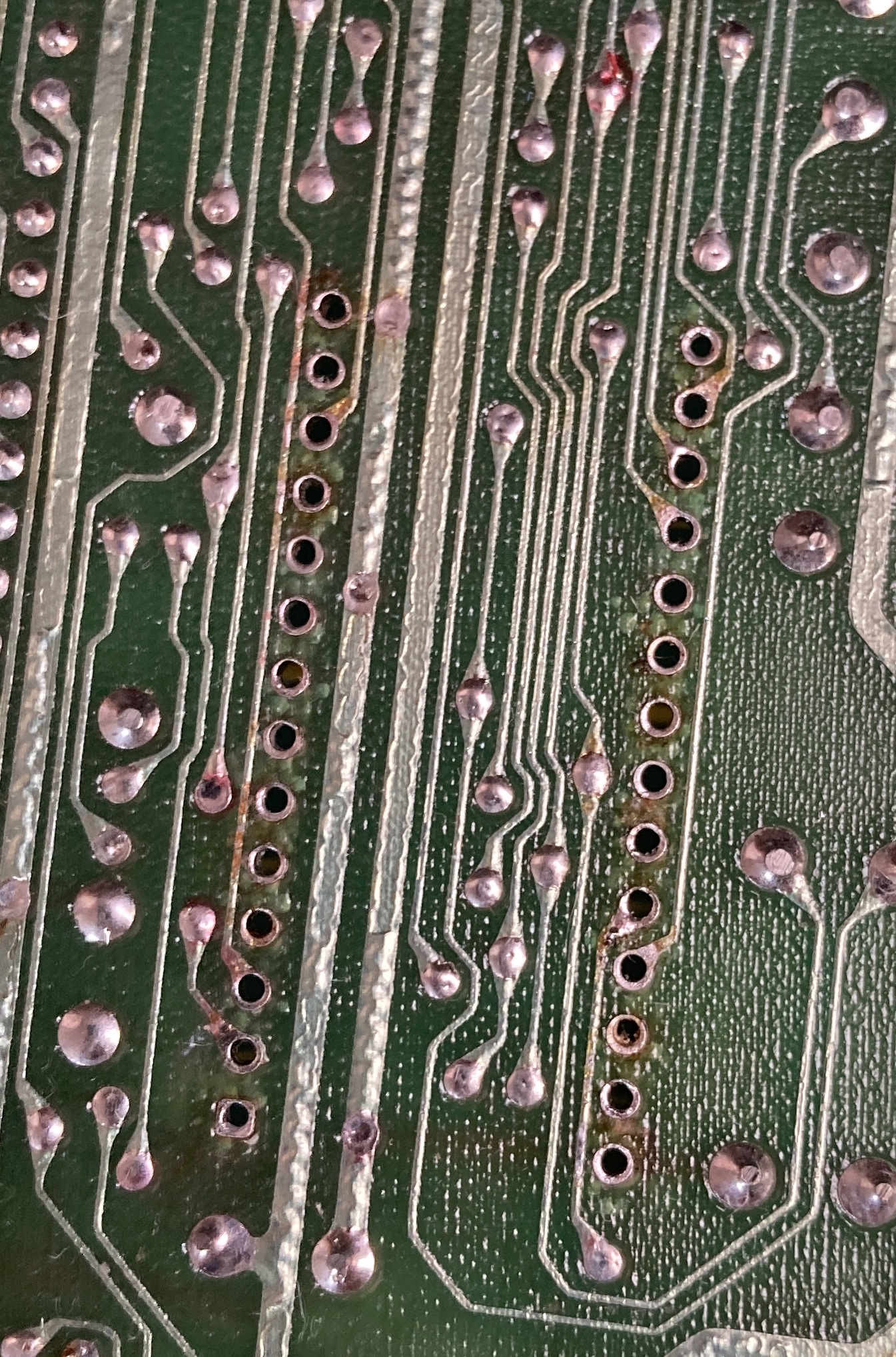

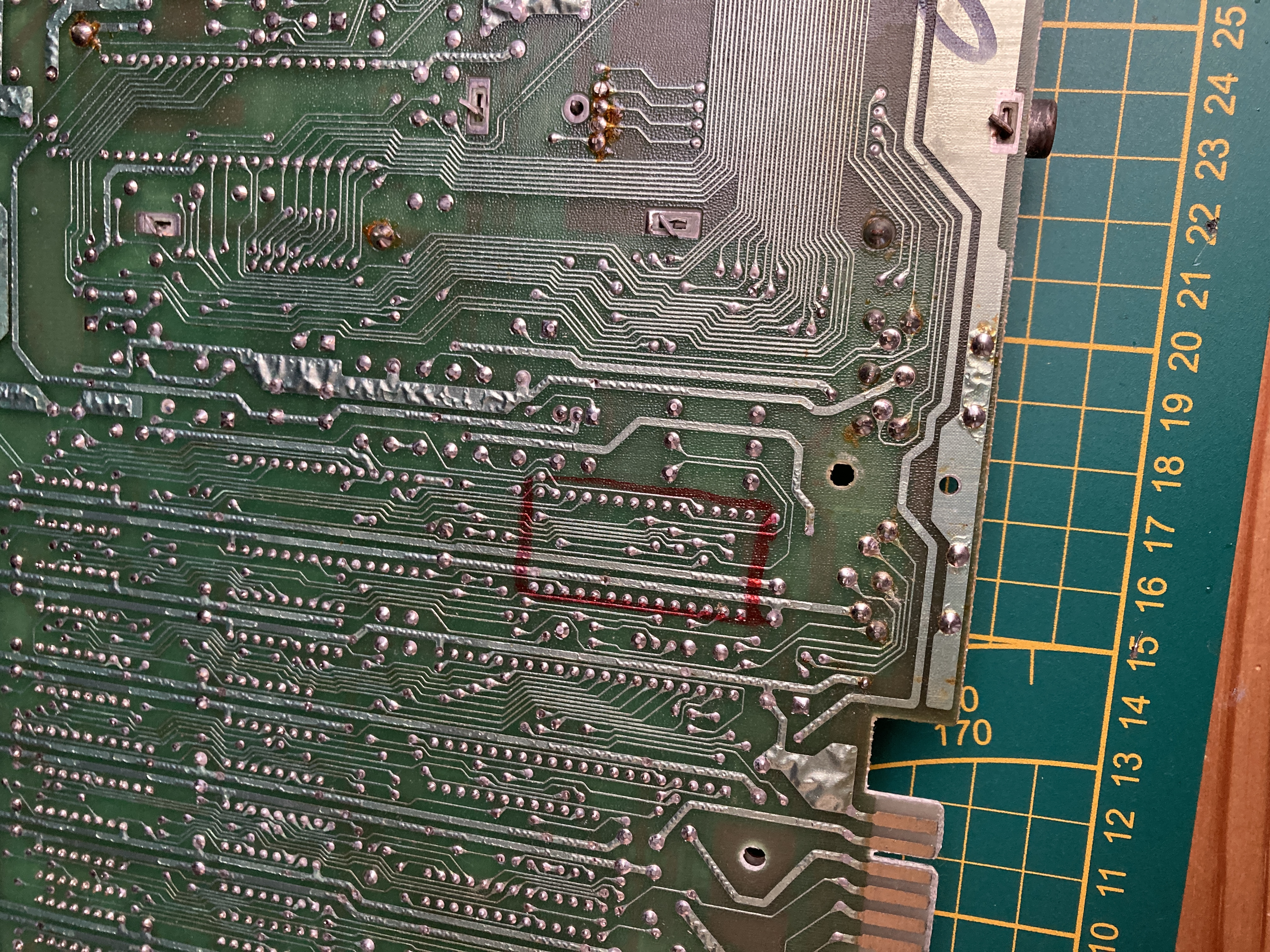

desolderen gebied
gemarkeerd met een rode markeerstift.

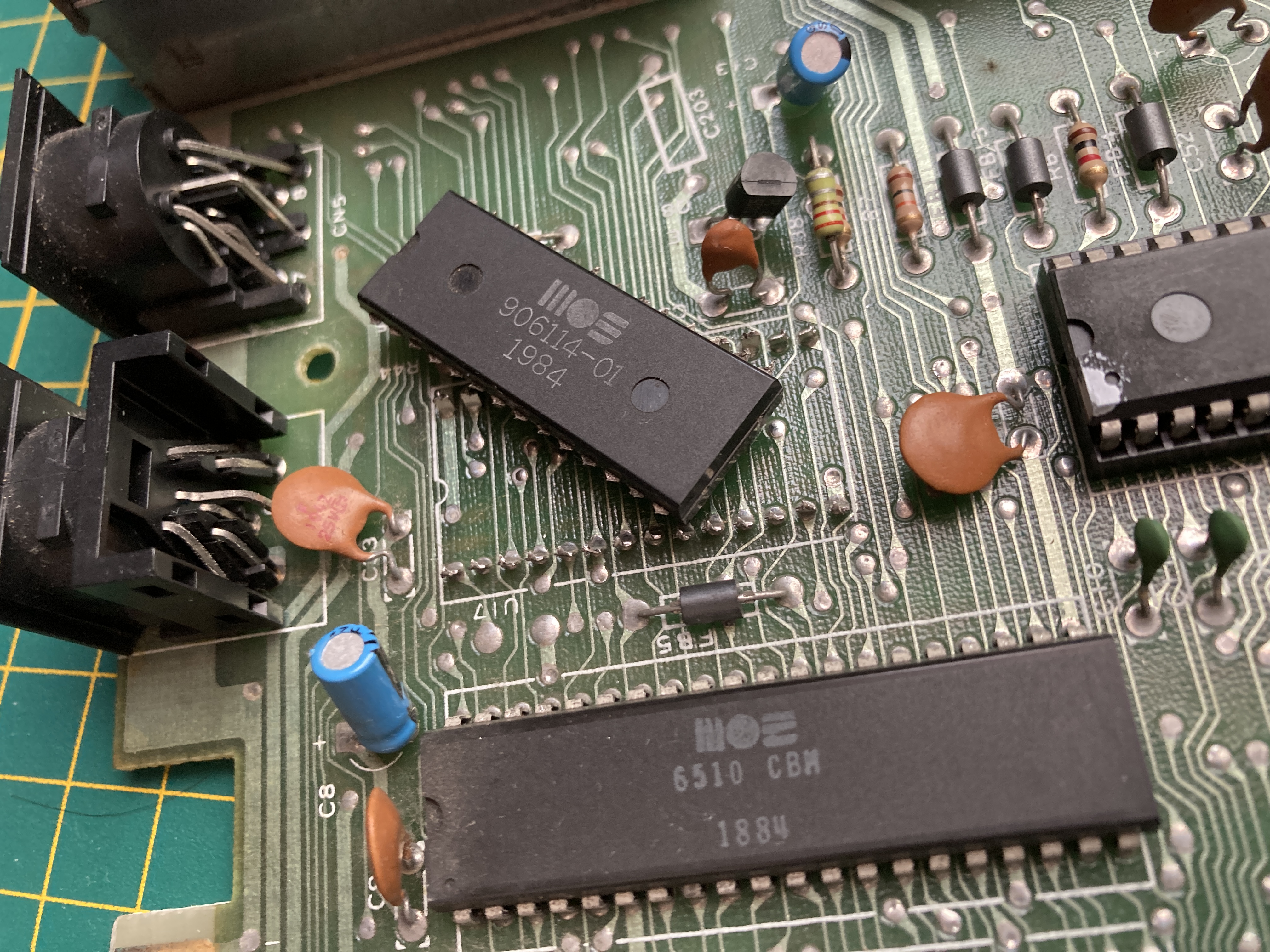

PLA losgeknipt
Desolderen ging niet, 28 pootjes losgeknipt.
Schoongemaakt
met:

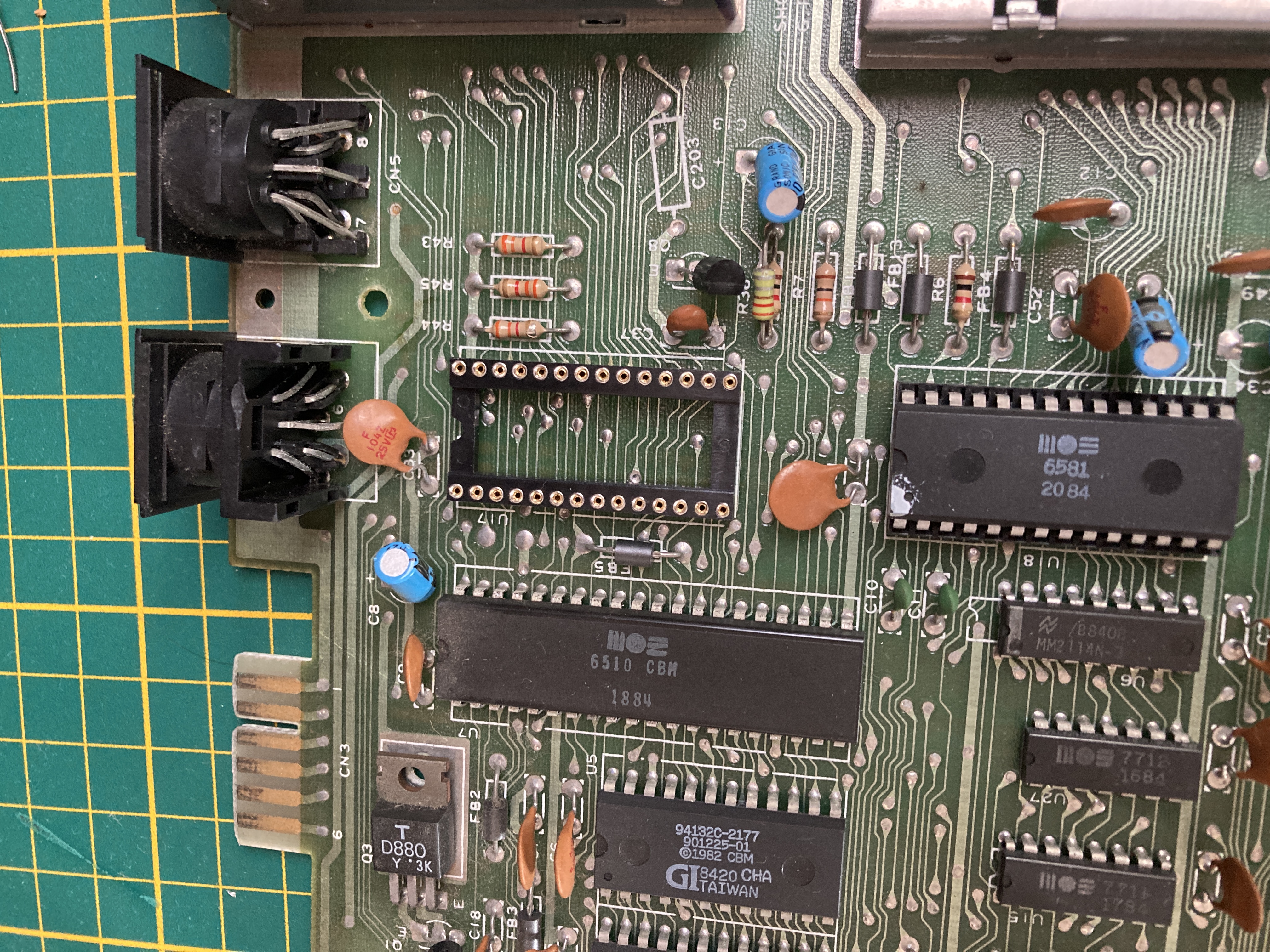

Socket geplaatst en gesoldeerd.

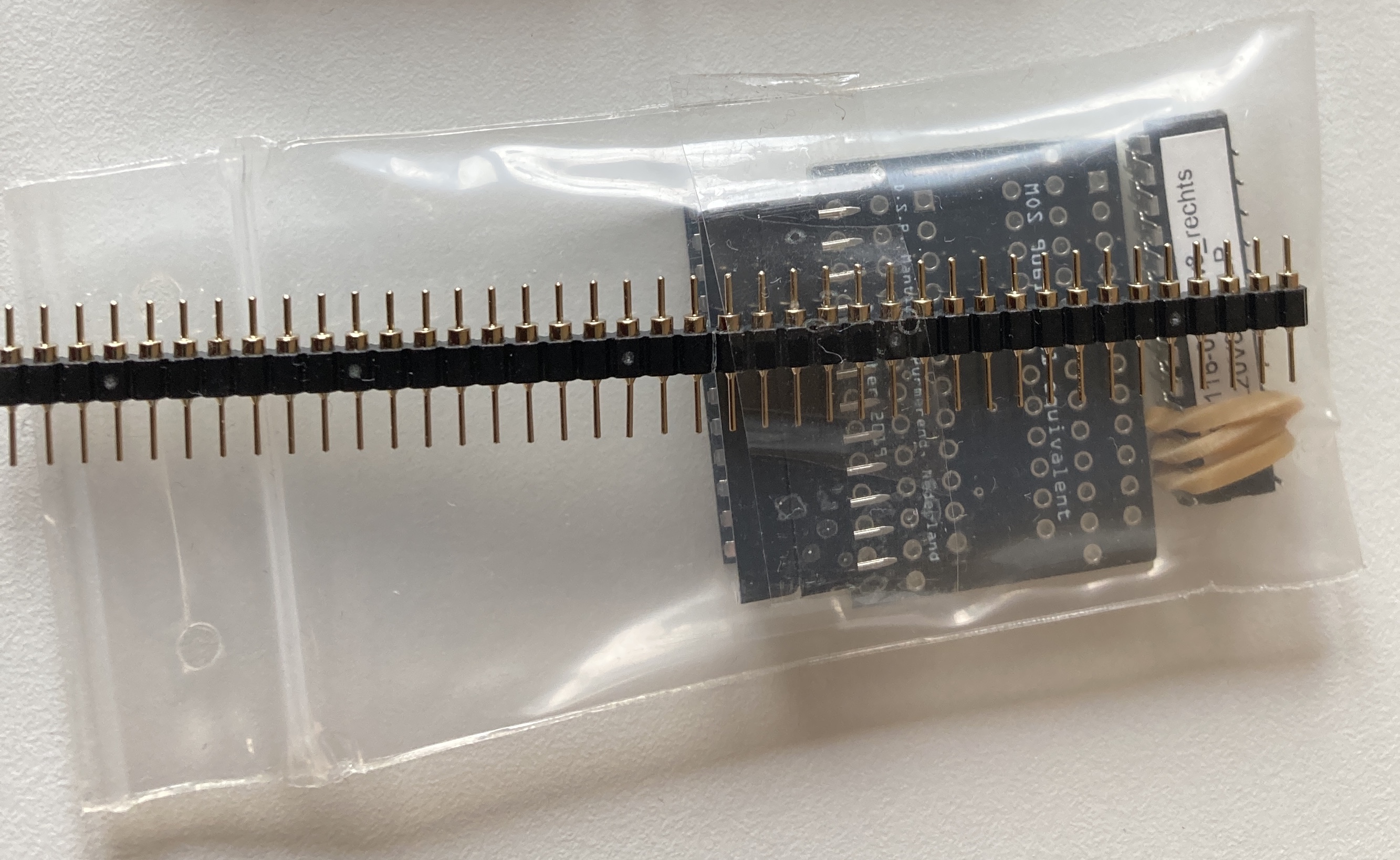

PLA kit nog in de verpakking

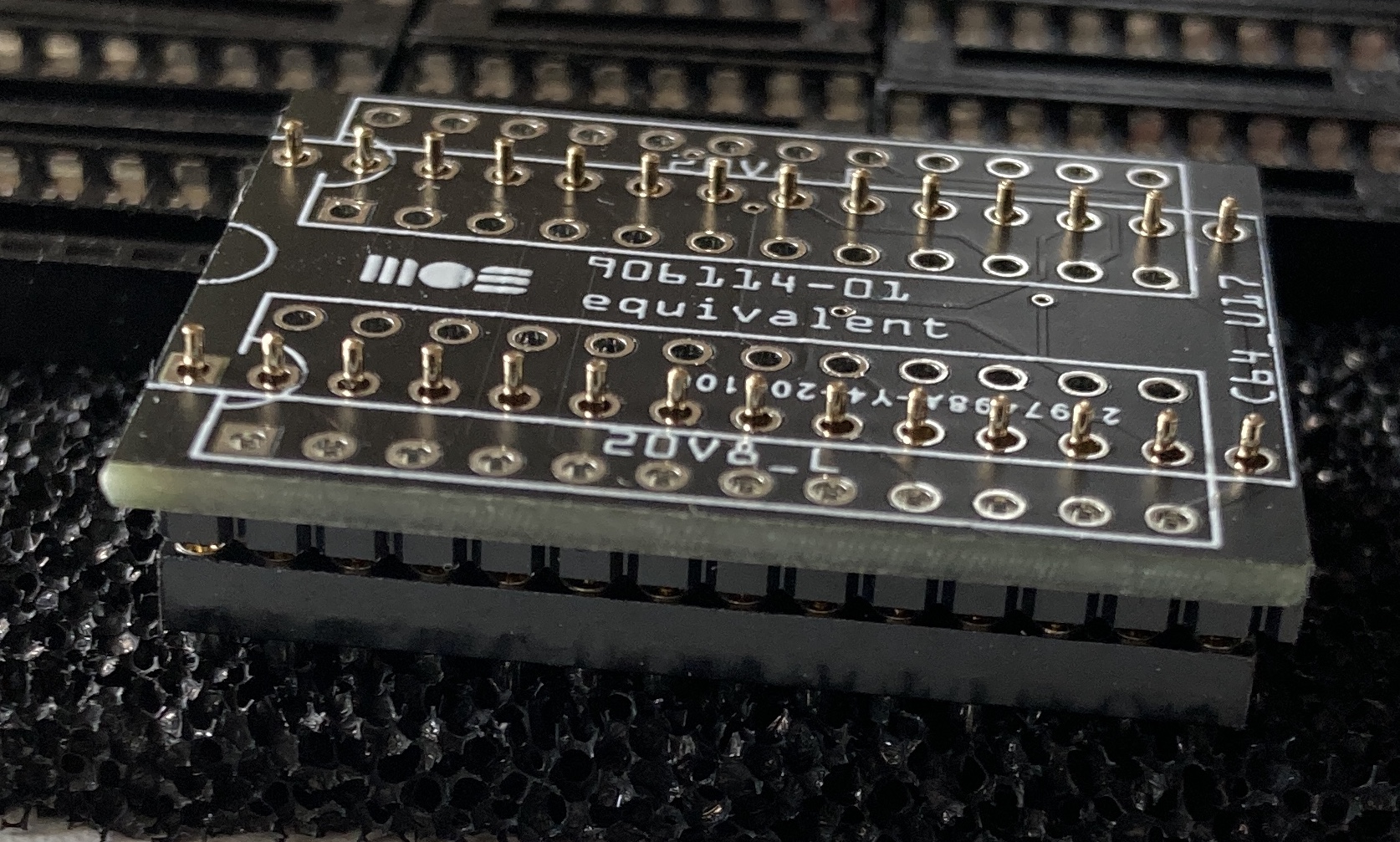

Assembleren kit
Headers zijn in een extra voetje geplaatst, en het printje is daar bovenop gelegd.
Daarna heb ik nog de twee smalle voetjes erop gesoldeerd.

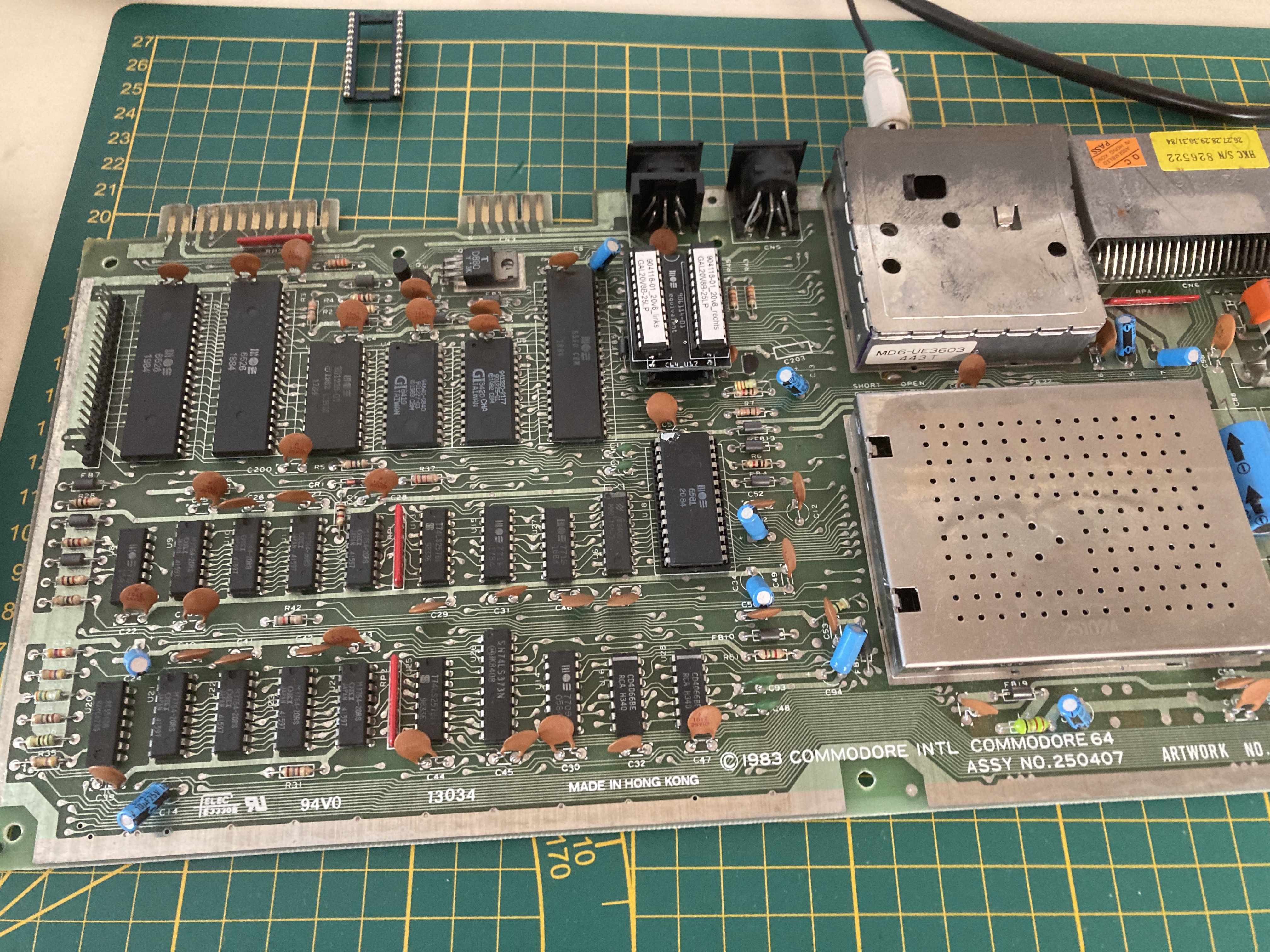

PLA20v8 in het board
Beiden ICs waren netjes voorzien van labels links en rechts.

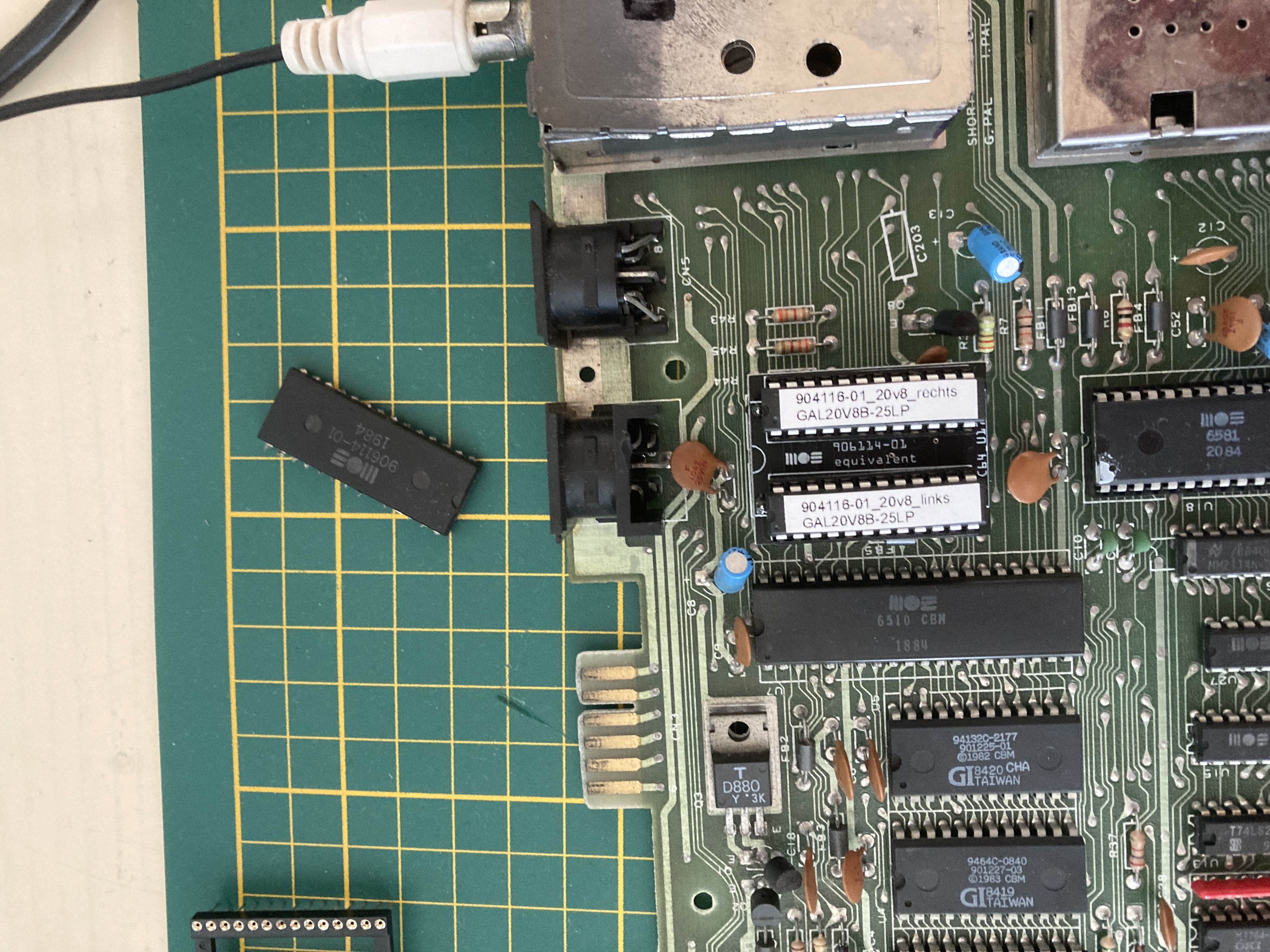

Originele PLA en vervangende samen op de foto.

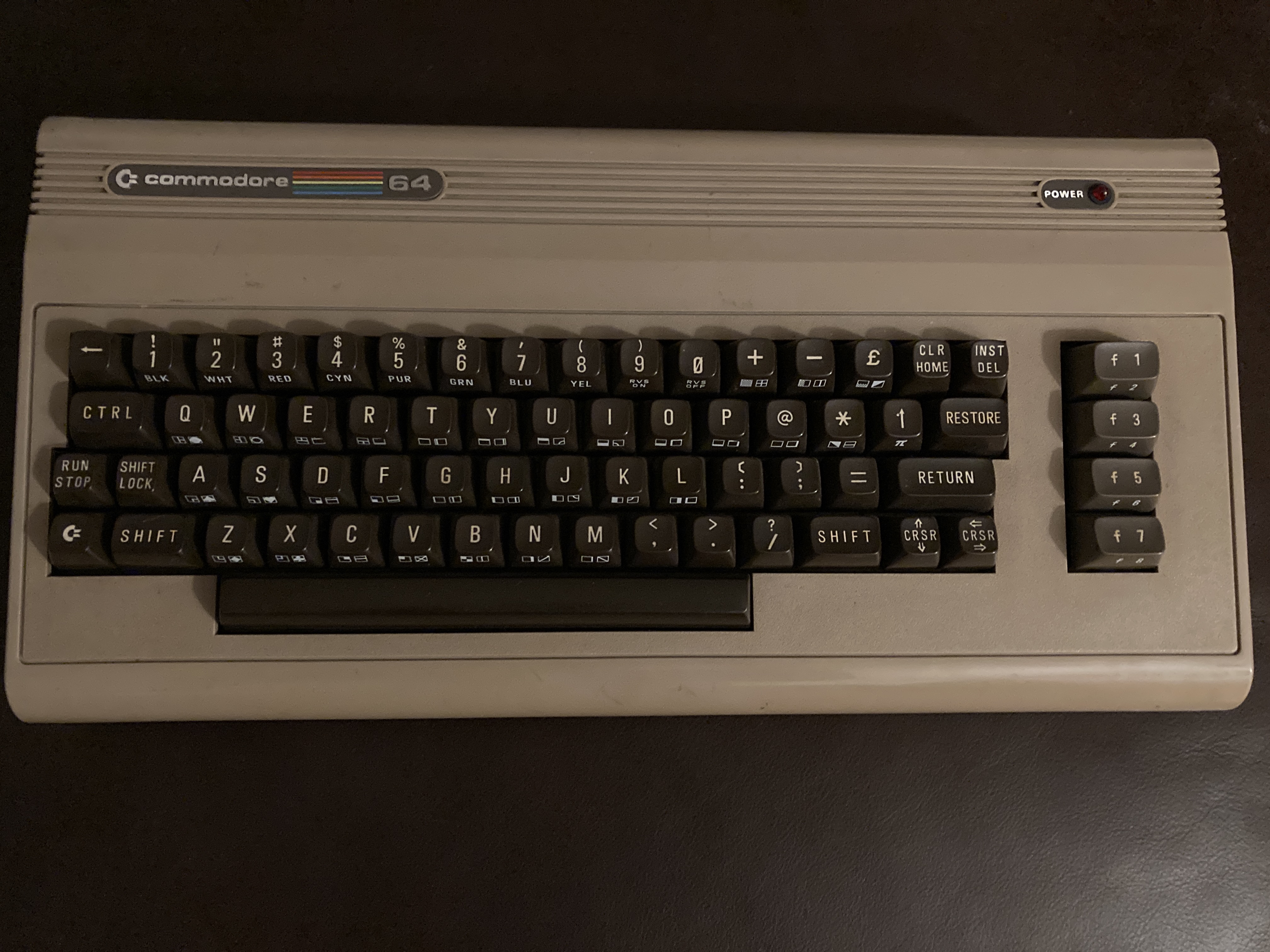

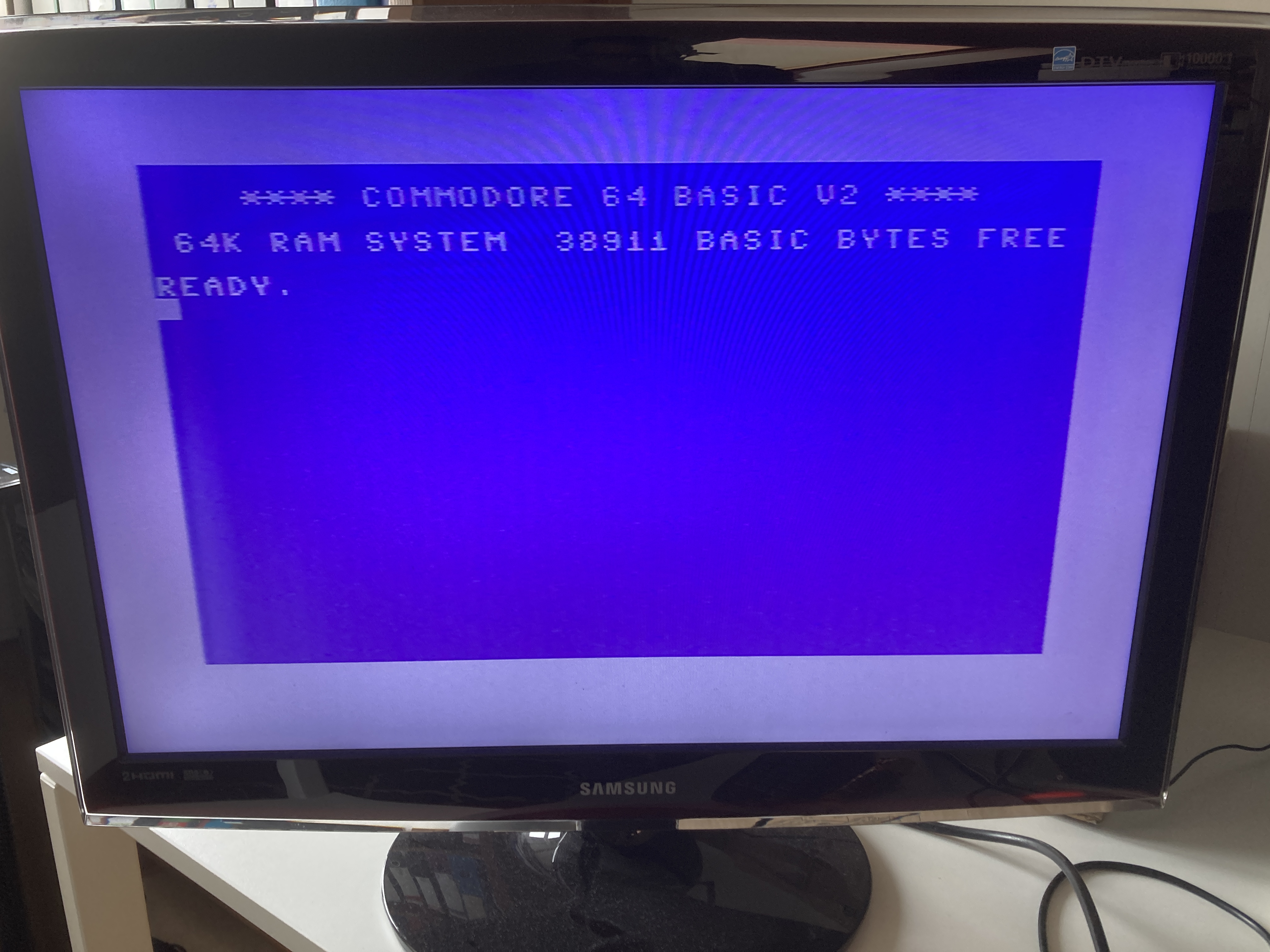

De 37 jaar oude home computer werkt weer.
